Un chanfrein régulier facilite la préparation d’un bord à souder, mais sa forme dépend du tube et des consignes de l’assemblage. Suivez ces étapes pour travailler un tube en acier à la meuleuse, contrôler l’avancement et repérer quand le bord est prêt. N’appliquez pas cette méthode à une pièce ayant contenu une substance dangereuse ou dont le contenu est incertain.

Ce qu’il faut avoir sous la main

  • Une meuleuse d’angle et un disque à meuler compatible, prévu pour l’acier et pour le meulage latéral, et non un disque de tronçonnage.
  • Le carter de protection et la poignée auxiliaire de la meuleuse, installés et orientés pour protéger l’utilisateur des projections pendant le travail.
  • Un marqueur adapté au métal, une règle ou une équerre pour repérer la largeur du chanfrein selon les consignes de soudage.
  • Un étau ou des serre-joints adaptés au tube, avec des cales si nécessaire pour maintenir la pièce sans l’écraser ni la marquer.
  • Des lunettes et une protection du visage, une protection auditive et des vêtements ajustés adaptés aux risques de projections et d’étincelles.
  • Un espace dégagé et bien ventilé, sans produit inflammable, avec de quoi recueillir les particules métalliques après leur refroidissement.

Étapes

  1. Vérifiez le tube et les consignes d’assemblage

    Examinez le matériau, l’état du tube et le bord à préparer. Vérifiez la forme de chanfrein et la largeur demandées pour cette soudure dans les instructions disponibles : il n’existe pas un profil unique adapté à tous les tubes.

    Écartez toute pièce qui a contenu un produit dangereux ou dont l’historique est inconnu. L’étape est validée lorsque vous savez que le tube peut être travaillé sans risque lié à son contenu et que les exigences de préparation sont claires.

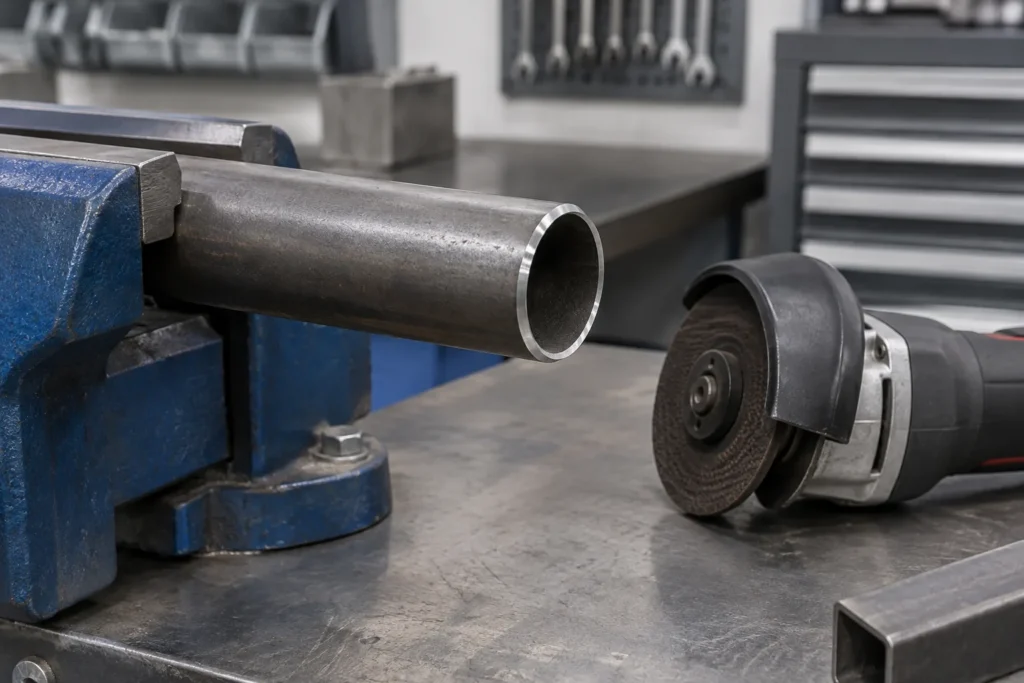

  2. Immobilisez le tube et repérez la zone à meuler

    Placez le tube dans un étau ou maintenez-le avec des serre-joints sur un support stable. Ajoutez des cales si elles empêchent le tube de tourner sans écraser sa paroi. Gardez la zone de travail accessible et vos mains hors de la trajectoire prévue de la meuleuse.

    Tracez au marqueur la limite du chanfrein en vous référant aux consignes de soudage. La pièce est prête quand elle ne bouge pas sous une légère sollicitation et que le repère reste visible tout autour du bord.

  3. Installez le disque et préparez la meuleuse

    Débranchez l’outil ou retirez sa batterie avant de monter le disque. Vérifiez que son type, son diamètre et sa vitesse admissible sont compatibles avec la meuleuse et le travail. Serrez-le comme l’indique la notice, puis remettez le carter et la poignée en place.

    Enfilez vos protections et dégagez les matériaux inflammables de la zone. Avant d’approcher le tube, vérifiez que le disque est intact, que le carter est bien positionné et que le câble ou la batterie ne gênera pas vos mouvements.

  4. Commencez le chanfrein par des passes légères

    Mettez la meuleuse en marche en gardant le disque loin du tube, puis attendez qu’il atteigne son régime. Présentez la face abrasive au bord selon le profil demandé. Déplacez l’outil régulièrement le long du repère, sans rester au même endroit ni forcer sur la paroi.

    Réalisez des passes légères et contrôlez fréquemment la forme obtenue. Le travail progresse correctement si le bord s’amincit de façon régulière sans creuser une encoche profonde ni dévier largement du tracé.

  5. Ajustez le profil sans dépasser le repère

    Relâchez la gâchette et attendez l’arrêt complet du disque avant de poser l’outil. Examinez le chanfrein sur toute la circonférence et comparez-le aux indications prévues pour l’assemblage. Si une zone est moins avancée, reprenez-la par une passe légère plutôt que d’appuyer davantage sur toute la pièce.

    Surveillez particulièrement les tubes à paroi mince : une abrasion trop appuyée peut enlever trop de matière. Arrêtez l’ajustement dès que la forme demandée est obtenue et que le bord reste régulier, sans entamer la paroi au-delà de la préparation requise.

  6. Ébavurez et contrôlez le bord préparé

    Coupez l’alimentation de la meuleuse et attendez l’immobilisation du disque avant de la déposer. Retirez les bavures avec un outil adapté, sans modifier le profil du chanfrein. Nettoyez les particules métalliques une fois refroidies, puis observez le bord sous plusieurs angles.

    Le contrôle est satisfaisant lorsque le chanfrein suit le repère, ne présente pas d’arête détachée et correspond aux consignes de l’assemblage. En cas de doute sur la forme ou la quantité de matière retirée, faites vérifier la préparation avant de souder.

Les erreurs à éviter

  • Utiliser un disque de tronçonnage pour meuler latéralement : ces disques ne sont pas destinés à cet usage et peuvent se détériorer dangereusement.
  • Tenir le tube à la main ou laisser la pièce rouler : un déplacement soudain peut entraîner une perte de contrôle de la meuleuse.
  • Forcer sur le disque pour gagner du temps : la pression excessive peut creuser le bord, échauffer la pièce ou déstabiliser l’outil.
  • Retirer le carter ou travailler sans protections adaptées : les projections et les étincelles peuvent blesser les yeux, le visage ou la peau.
  • Meuler un tube de contenu inconnu, ou laisser des matières inflammables dans la zone : les étincelles peuvent provoquer un départ de feu.

Un chanfrein est prêt lorsque son profil respecte les consignes de soudage et que le bord est propre, régulier et débarrassé de ses bavures.
